उपकरण के परिचालन वातावरण की आवश्यकताएं
साइट की जमीन समतल होनी चाहिए और साइट लोड डिजाइन आवश्यकताओं से कम नहीं होना चाहिए।
ऑपरेटिंग प्लेटफार्म को धूल के प्रवेश को कम करने के लिए स्वच्छ स्थान की आवश्यकता होती है। वेंटिलेशन को सुविधाजनक बनाने के लिए कार्यशाला में वेंटिलेशन नलिकाएं रखना सबसे अच्छा है।
औद्योगिक शक्ति मानक 380V 50Hz 3P, वोल्टेज उपयोगकर्ता की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
इस कारखाने में बिजली वितरण कैबिनेट, संपीड़ित हवा और अन्य सहायक उपकरण हैं।
उपकरण को शीतलन प्रणाली से लैस किया जाना चाहिए। जल संसाधनों को पुनर्नवीनीकरण करने के लिए शीतलन पंप के साथ दो बाल्टी / पानी के टैंकों का उपयोग किया जा सकता है।
संयंत्र का कमरे का तापमान 28° से अधिक नहीं होना चाहिए।

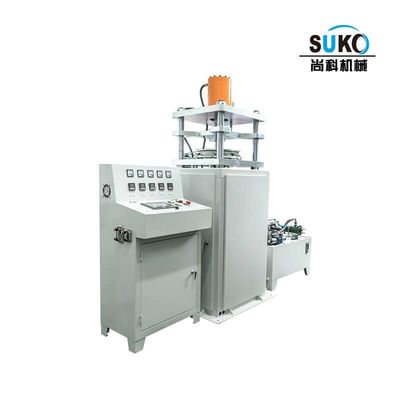

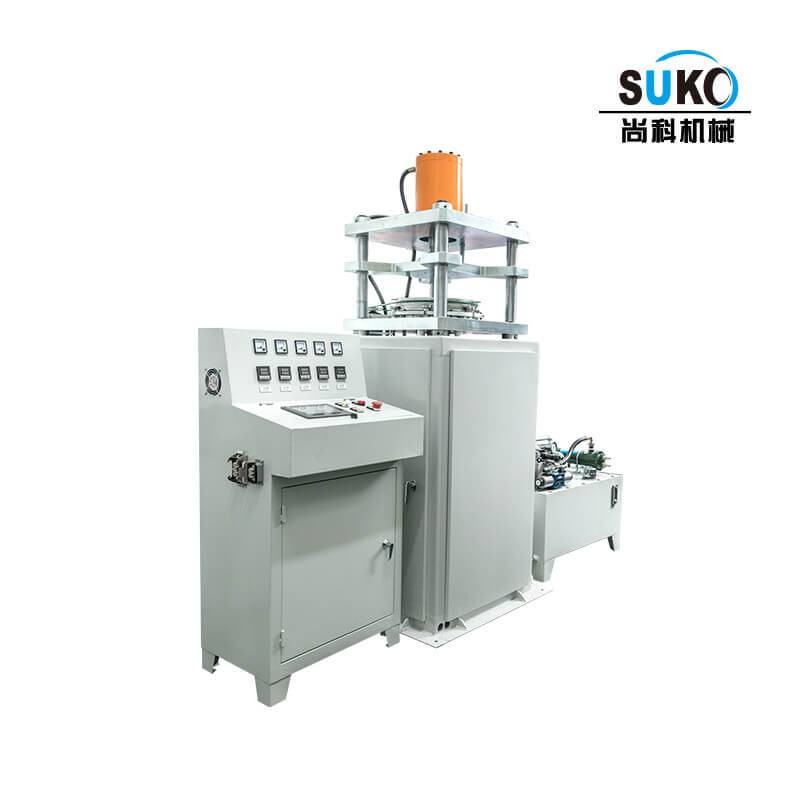

ऊर्ध्वाधर एक्सट्रूज़न उपकरण ऊपर से नीचे तक एक्सट्रूज़ करता है। उपकरण लगभग 2.8 मीटर की अंतरिक्ष ऊंचाई के साथ प्लेटफॉर्म या फर्श पर स्थापित किया जाता है।उपकरण की अनुदैर्ध्य दिशा में प्रभावी दूरी पर विचार करना आवश्यक है, और उपकरण के स्थिर गोल छेद के नीचे एक पर्याप्त ऊंचाई सुनिश्चित की जानी चाहिए ताकि पीटीएफई स्टड की लंबाई की आवश्यकताओं को पूरा किया जा सके।
क्षैतिज एक्सट्रूज़न उपकरण को उपकरण की क्षैतिज दिशा में प्रभावी दूरी पर विचार करने की आवश्यकता है, और पीटीएफई रॉड की लंबाई सुनिश्चित करना आवश्यक है।उपकरण में 4-7 मीटर की मोल्ड लंबाई शामिल है (एक्सट्रूडेड तैयार रॉड की लंबाई को छोड़कर), चौड़ाई 1.2 मीटर, ऊंचाई 1.8 मीटर।
पॉलीमर रॉड राम एक्सट्रूडर मशीन का अनुप्रयोग परिदृश्य विशिष्ट आवश्यकताओं और उद्योग के आधार पर भिन्न हो सकता है। हालांकि, यहां कुछ सामान्य अनुप्रयोग परिदृश्य हैंः
- प्लास्टिक और बहुलक उद्योगः बहुलक रॉड रैम एक्सट्रूडर मशीनों का उपयोग आमतौर पर प्लास्टिक और बहुलक सामग्री से निपटने वाले उद्योगों में किया जाता है।इनका उपयोग पिघले हुए प्लास्टिक या पॉलिमर सामग्री को विभिन्न आकारों और आकारों के ठोस छड़ों में बाहर निकालने के लिए किया जाता हैइन छड़ों को फिर आगे संसाधित किया जा सकता है या सीधे विनिर्माण अनुप्रयोगों में उपयोग किया जा सकता है।
- विनिर्माण और निर्माणः बहुलक रॉड रैम एक्सट्रूडर मशीनों का उपयोग विनिर्माण और निर्माण प्रक्रियाओं में किया जाता है जहां कच्चे माल के रूप में ठोस बहुलक रॉड की आवश्यकता होती है।इन छड़ों का उपयोग विभिन्न प्रयोजनों के लिए किया जा सकता है जैसे प्लास्टिक उत्पादों का निर्माण, निर्माण सामग्री, मशीनरी के लिए घटक, और अधिक।
- अनुसंधान एवं विकास: शोध एवं विकास प्रयोगशालाओं में बहुलक रॉड रैम एक्सट्रूडर मशीनों का भी प्रयोग किया जाता है।वैज्ञानिक और इंजीनियर इन मशीनों का उपयोग विभिन्न प्रकार के बहुलक के साथ प्रयोग करने के लिए कर सकते हैं, नए सूत्रों का परीक्षण करें और विशिष्ट अनुप्रयोगों के लिए कस्टम-डिज़ाइन किए गए पॉलिमर रॉड बनाएं।
- पुनर्नवीनीकरण उद्योगः पुनर्नवीनीकरण उद्योग में, पॉलीमर रॉड रैम एक्सट्रूडर मशीनों का उपयोग प्लास्टिक कचरे को संसाधित करने और इसे पुनः प्रयोज्य पॉलीमर रॉड में परिवर्तित करने के लिए किया जा सकता है।यह कचरे को कम करने और प्लास्टिक सामग्री को एक नया जीवन देकर स्थिरता को बढ़ावा देने में मदद करता है।.
|
मशीन मॉडल |
PFB20 |
PFB80 |
PFB150 |
|
प्रक्रिया |
ऊर्ध्वाधर निष्कर्षण |
क्षैतिज निष्कर्षण |
|
|
शक्ति KW ((इलेक्ट्रिक मोटर) |
14 |
24 |
33 |
|
रॉड रेंज व्यास ((मिमी) |
4-20 |
२५-८० |
80-150 (200) |
|
एक्सट्रूडेड रॉड की लंबाई |
असीमित लंबाई के साथ बाहर निकालना जारी रखें |
||
|
नियंत्रक |
पीएलसी+टच स्क्रीन |
पीएलसी+टच स्क्रीन |
पीएलसी+टच स्क्रीन |
|
आउटपुट ((किलोग्राम/घंटा) |
7+ |
8+ |
10+ |
|
वोल्टेज/PH/Hz |
380V 50Hz 3P |
380V 50Hz 3P |
380V 50Hz 3P |
|
बिजली की खपत ((KW/h) |
2+ |
2.5+ |
3+ |
|
तापमान क्षेत्र |
३-५ |
चार से आठ |
8-12 |
|
मशीन का वजन ((किग्रा) |
930 |
960 |
1220 |
|
मशीन की ऊंचाई (मिमी) |
2150 |
1800 |
1900 |
|
मशीन मंजिल का क्षेत्रफल (एम)2) |
3.5 |
7 |
10 |
|

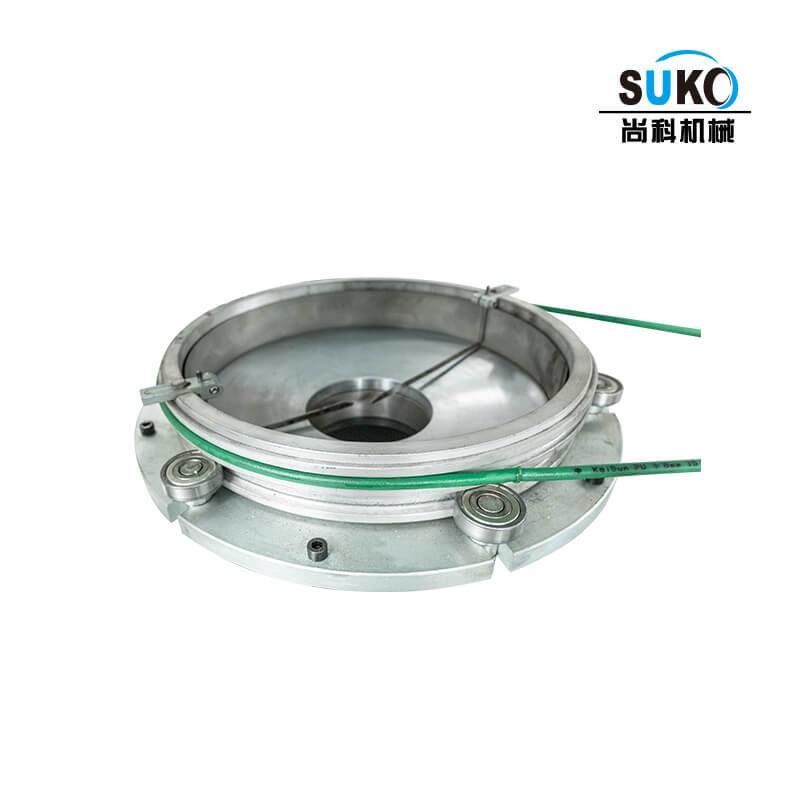

मोल्ड |
मोल्ड आकार ग्राहक विनिर्देशों के अनुसार अनुकूलित किया जाता है। पूर्ण मोल्ड सेट में मोल्ड शरीर, एक्सट्रूज़न सिर, कनेक्शन फ्लैंज, उच्च तापमान हीटिंग रिंग का एक पूरा सेट शामिल है,सेंसर का एक पूरा सेट, एक शीतलन पानी जैकेट प्रणाली, और उच्च तापमान कनेक्शन लाइन, मोल्ड और उत्पाद समर्थन. सतह खत्म विशेष रूप से चिकनी, टिकाऊ, और संक्षारण प्रतिरोधी होने के लिए इलाज किया जाता है।इन्सुलेशन कपास की मोटाई 5 मिमी से अधिक है, और हीटिंग मोटाई 10 मिमी से अधिक है। |
||
उपकरण स्थापना और मोल्ड स्थापना आरेख
